不管戶內還是戶外LED顯示屏調試都一樣，那LED顯示屏的調試分為3步：1、調試之前的準備工作；2、調試單個接收卡所控制的顯示屏區域（一般為一個箱體）；3、調試大屏幕。那我們接下來一一講解，大家認真聽喲~~。
一. 調試之前的準備工作：安裝好LED演播室的相關軟件。
確認發送卡與電腦連接完畢。
需要改動電腦顯卡的分辨率及設置電腦顯示模式，以NVIDIA顯卡為例。

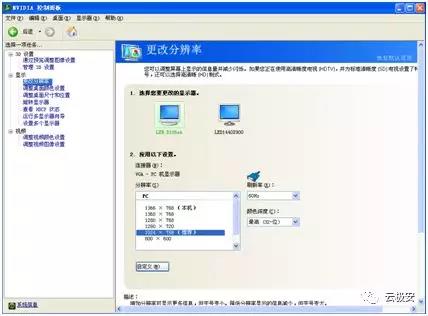

a.單擊鼠標右鍵，選中NVIDIA控制面板。進入如下畫面，選擇左邊窗口更改分辨率選項，使電腦顯卡的分辨率與發送卡的分辨率相同【后面會(huì )提到發送卡的分辨率在哪選擇（第二大步中的第3步）】。

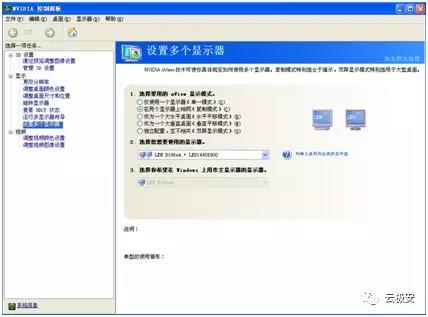

b．選中如下圖的設置多個顯示器選項， 選擇復制模式，如下圖。
4、連接好電腦里發送卡與接收卡之間的網線，連接好顯示屏的電源與排線。
二、 調試單個接收卡所控制的顯示屏區域（一般為一個箱體）（以雅安滎經縣的P16顯示屏為例，雅安顯示屏單個箱體為64×48）。轉接卡連接顯示屏的排線一定要正確，否則智能設置將不能正確識別顯示屏。進入設置界面時，要一邊操作，一邊仔細觀看顯示屏的變化，顯示屏會(huì )提示你所有的操作步驟。

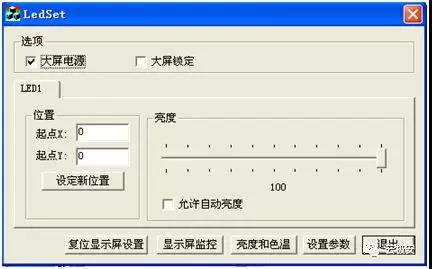

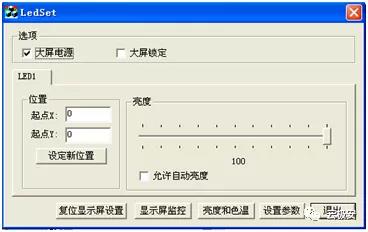

1、雙擊桌面LED設置，進入LED設置界面。

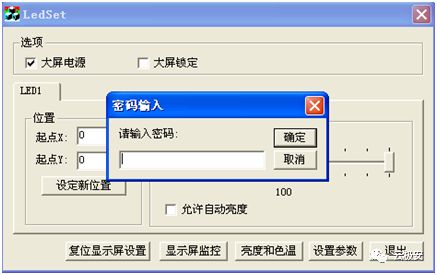

2、點擊設置參數，輸入密碼168。

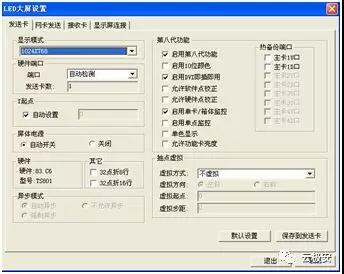

3、進入設置界面，發送卡下面的顯示模式可調分辨率（此分辨率需大于大屏幕的分辨率），然后點擊接收卡。
4、出現如下所示界面。

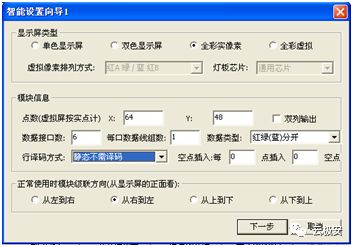

5、單擊智能設置，進入智能設置向導1。
a. 顯示屏類型：選擇全彩實像數；b. 模塊信息的點數：輸入一個接收卡所控制的燈珠數目（雅安P16接收卡控制一個箱體為64×48，則在點數里面的X輸入64，Y輸入48）；c. 模組信息里的數據接口數：為接收卡需要引出的排線數目；d． 模組信息里每口數據線組數：不同型號的顯示屏每口數據線組數不同。（一般的有：顯示屏用16針的排線則每口數據線組數為1；顯示屏用20針的排線則每口數據線組數為2；顯示屏用26針的排線則每口數據線組數為3）。
e．數據類型：紅綠（藍）分開。
f．譯碼方式：不同型號的顯示屏有不同的譯碼方式（一般有所有的室內屏為芯片138譯碼；室外屏P16、P20為靜態不需掃描）
g. 其他的選項就按默認選擇。

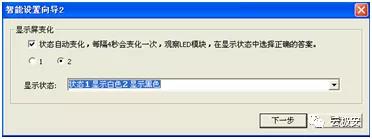

6、點擊確定進入設置向導2，并觀看顯示屏，觀看狀態1和2，選擇正確的顯示狀態，并點擊下一步。

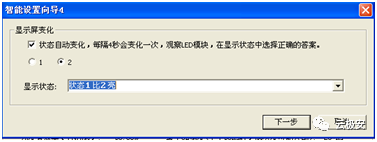

7. 觀看顯示屏，觀看狀態1和2，選擇正確的顯示狀態，并點擊下一步。

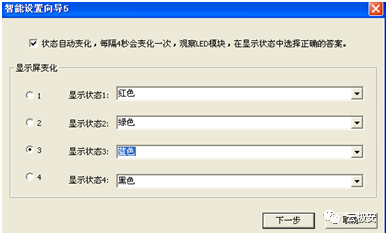

8. 觀看顯示屏，觀看狀態1、2、3、4，選擇正確的顯示狀態，并點擊下一步。

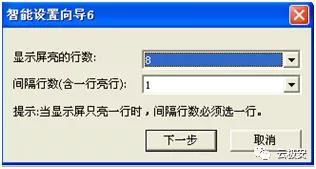

9. 觀看顯示屏，然后選擇亮的行數和間隔行數（含一行亮行），然后點擊下一步。
10. 進入如下界面。

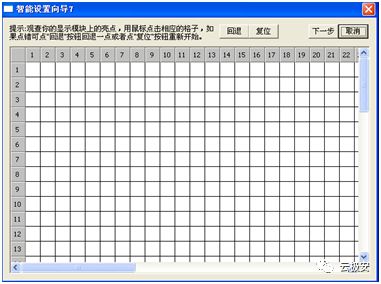

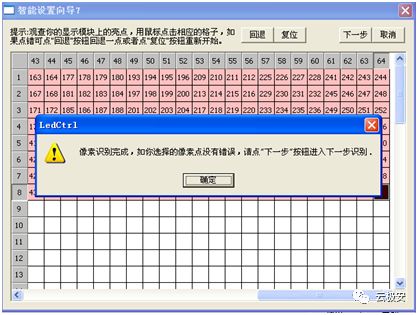

11. 放正顯示屏，看顯示屏顯示哪一個點亮，然后點擊電腦上相對應的點，每點完一個點，顯示屏會(huì )提示下一個點，直到出現如下界面說明像素點識別完成，點擊確定，然后再點擊下一步。

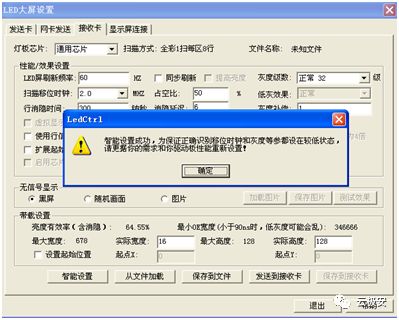

12. 出現如下界面，點擊確定，觀察顯示屏是否正確顯示（正確顯示畫面應是電腦桌面的左上角畫面）。

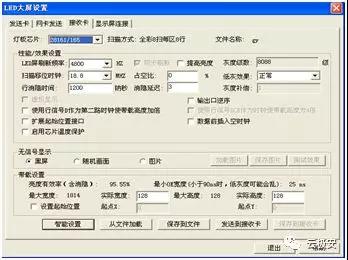

13. 根據顯示屏設定自己需要的刷新頻率和灰度參數等并發送到接收卡，下圖所示參數為參考參數（注意帶載設置里的最大寬度必須大于實際寬度，可以通過改變刷新頻率、灰度常數、掃描移位時鐘來改變最大寬度），注意把設置好的文件保存，以便下次調用。
三．調試大屏幕。（以雅安滎經縣的P16顯示屏為例，雅安顯示屏為10×8箱體）
雙擊桌面LED設置，進入LED設置界面。

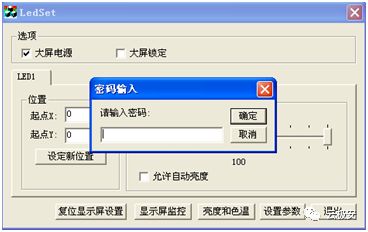

2. 點擊設置參數，輸入密碼168。

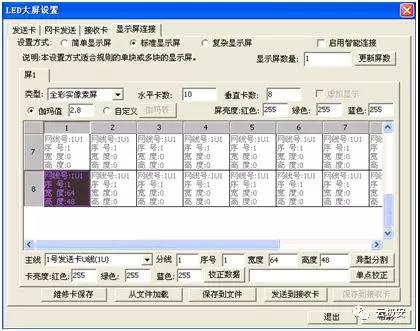

3. 進入設置界面，然后點擊顯示屏連接。
a. LED顯示屏設置方式：選擇標準顯示屏，不需要啟用智能連接。
b．顯示屏數量：1c．類型：全彩實像素屏；水平卡數：10；垂直卡數：8。
d. 以上幾步完成之后，選中如下圖中的一個小方框（代表一個箱體），接著設置其參數。
e．伽瑪值與屏亮度都如上圖所示。
f．主線：選擇1號發送卡U線（1U）（此線與電腦上發送卡上的遠離發送卡dvi線的網線插孔相對應）
g．分線：都為1。
h．序號：從電腦網線接到的第一個箱體（接收卡）的序號為1，第一個箱體網線接到第2個箱體（接收卡）的序號為2，以此類推，最后一個箱體（接收卡）的序號為80。
i．寬度、高度：為一個箱體的燈珠數（雅安的一個箱體為64×48，所以寬度為64，高度為48）。
j. 卡亮度及沒有提到的以默認的為準，無需改動。
4. 設置完之后，點擊發送到接受卡，觀察大屏幕是否正常顯示（大屏幕正常顯示應是電腦桌面的左上方畫面）并保存到文件以便下次調用。
