如何LED顯示屏維修-LED電子屏維修秘籍？在LED顯示屏出現故障時，我們經常聽到這些反應比如：

1、求助大神這是什么問題，按控制卡上面的按鈕掃描燈珠全部亮，客戶端也設置的沒問題。昨回事呀，現在懷疑是控制卡的問題?？刂瓶ㄉ厦娴募t燈常亮，綠燈閃爍，我還是找不到什么原因，急呀昨個辦嘛？？
2、led顯示屏板子上幾顆燈珠、壞掉，怎么處理？求指教
3、單色LED戶外頻中間有一條花頻了 最有可能是什么原因 求指點
4、led控制卡JK111S8A是什么牌子的？我的控制卡系統丟失了！廠家聯系不上！
5、我這的LED 上的時鐘 老是跑著跑著就比電腦時間快了，一天下來要快了有5分鐘！

等等這些問題其實我們都可以通過以下方式來檢測，判斷問題必須先主后次方式的處理，將明顯的、嚴重的先處理，小問題后處理。短路應為最高優先級。

1.電阻檢測法

將萬用表調到電阻檔，檢測一塊正常的電路板的某點的到地電阻值，再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同，若不同則就確定了問題的范圍。

2.電壓檢測法

將萬用表調到電壓檔，檢測懷疑有問題的電路的某個點的到地電壓，比較是否與正常值相似，否則確定了問題的范圍。

3.短路檢測法

將萬用表調到短路檢測擋(有的是二極管壓降檔或是電阻檔，一般具有報警功能)，檢測是否有短路的現象出現，發現短路后應優先解決，使之不燒壞其它器件。該法必須在電路斷電的情況下操作，避免損壞表。

4.壓降檢測法

將萬用表調到二極管壓降檢測檔，因為所有的IC都是由基本的眾多單元件組成，只是小型化了，所以在當它的某引腳上有電流通過時，就會(huì )在引腳上存在電壓降。一般同一型號的IC相同引腳上的壓降相似，根據引腳上的壓降值比較好壞，必須電路斷電的情況下操作。該方法有一定的局限性，比如被檢測器件是高阻的，就檢測不到了。

 單元板常見問題處理
 單元板故障
A.整板不亮

1、檢查供電電源與信號線是否連接。

2、檢查測試卡是否以識別接口，測試卡紅燈閃動則沒有識別，檢查燈板是否與測試卡同電源地，或燈板接口有信號與地短路導致無法識別接口。(智能測試卡)

3、檢測74HC245有無虛焊短路，245上對應的使能(EN)信號輸入輸出腳是否虛焊或短路到其它線路。注：主要檢查電源與使能(EN)信號。

B.在點斜掃描時，規律性的隔行不亮顯示畫面重疊

1、檢查A、B、C、D信號輸入口到245之間是否有斷線或虛焊、短路。

2、檢測245對應的A、B、C、D輸出端與138之間是否斷路或虛焊、短路。

3、檢測A、B、C、D各信號之間是否短路或某信號與地短路。注：主要檢測ABCD行信號。

C.全亮時有一行或幾行不亮

1、檢測138到4953之間的線路是否斷路或虛焊、短路。

D.在行掃描時，兩行或幾行(一般是2的倍數,有規律性的)同時點亮

1、檢測A、B、C、D各信號之間是否短路。

2、檢測4953輸出端是否與其它輸出端短路。

E.全亮時有單點或多點(無規律的)不亮

1、找到該模塊對應的控制腳測量是否與本行短路。

2、更換模塊或單燈。

F.全亮時有一列或幾列不亮

1、在模塊上找到控制該列的引腳，測是否與驅動IC(74HC595/TB62726)輸出端連接。

G.有單點或單列高亮，或整行高亮，并且不受控

1、檢查該列是否與電源地短路。

2、檢測該行是否與電源正極短路。

3、更換其驅動IC。

H.顯示混亂，但輸出到下一塊板的信號正常

1、檢測245對應STB鎖存輸出端與驅動IC的鎖存端是否連接或信號被短路到其它線路。

I.顯示混亂，輸出不正常

1、檢測時鐘CLK鎖存STB信號是否短路。

2、檢測245的時鐘CLK是否有輸入輸出。

3、檢測時鐘信號是否短路到其它線路。注：主要檢測時鐘與鎖存信號。

J.顯示缺色

1、檢測245的該顏色的數據端是否有輸入輸出。

2、檢測該顏色的數據信號是否短路到其它線路。

3、檢測該顏色的驅動IC之間的級連數據口是否有斷路或短路、虛焊。注：可用電壓檢測法較容易找到問題，檢測數據口的電壓與正常的是否不同，確定故障區域。

K.輸出有問題

1、檢測輸出接口到信號輸出IC的線路是否連接或短路。

2、檢測輸出口的時鐘鎖存信號是否正常。

3、檢測最后一個驅動IC之間的級連輸出數據口是否與輸出接口的數據口連接或是否短路。

4、輸出的信號是否有相互短路的或有短路到地的。

5、檢查輸出的排線是否良好。

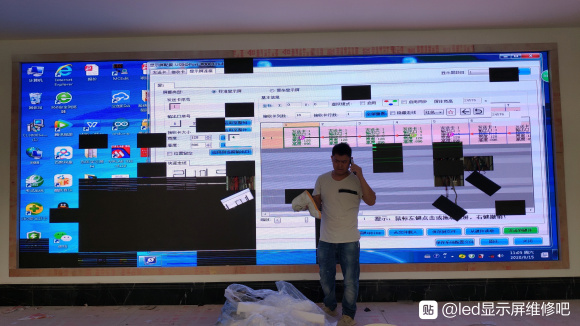

 整屏故障
A.整屏不亮(黑屏)

1、檢測供電電源是否通電。

2、檢測通訊線是否接通，有無接錯。(同步屏)

3、同步屏檢測發送卡和接收卡通訊綠燈有無閃爍。

4、電腦顯示器是否保護，或者顯示屏顯示領域是黑色或純藍。(同步屏)

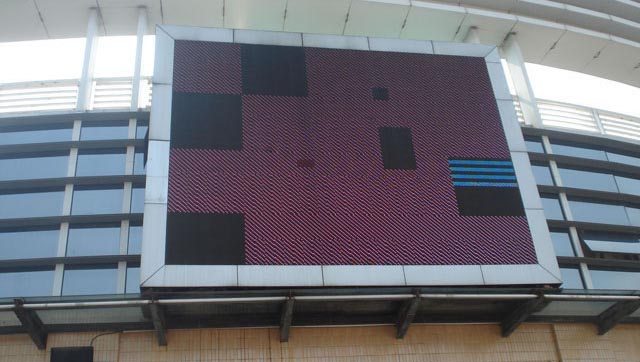

B.整塊單元板不亮(黑屏)

1、連續幾塊板橫方向不亮，檢查正常單元板與異常單元板之間的排線連接是否接通;或者芯片245是否正常。

2、連續幾塊板縱方向不亮，檢查此列電源供電是否正常。

C.單元板上行不亮

1、查行腳與4953輸出腳是否有通。

2、查138是否正常。

3、查4953是否發燙或者燒毀。

4、查4953是否有高電平。

5、查138與4953控制腳是否有通。

D.單元板不亮

1、查595是否正常。

2、查上下模塊對應通腳是否接通。

3、查595輸出腳到模塊腳是否有通。

E.單元板缺色

1、查245 R.G數據是否有輸出。

2、查正常的595輸出腳與異常的595輸入腳是否有通。

    以上就是通俗些的講法，如果更專業的請看下面，我們拿74HC245、74HC595、4953來說：

    74HC245的作用：信號功率放大。第1腳DIR，為輸入輸出端口轉換用DIR=“1”高電平時信號由“A”端輸入“B”端輸出，DIR=“0”低電平時信號由“B”端輸入“A”端輸出。第2~9腳“A”信號輸入輸出端，A1=B1、、、、、、A8=B8，A1與B1是一組，如果DIR=“1”G=“0”則A1輸入B1輸出，其它類同。如果DIR=“0”G=“0”則B1輸入A1輸出，其它類同。第11~18腳“B”信號輸入輸出端，功能與“A”端一樣，不在描述。
     第19腳G，使能端，若該腳為“1”A/B端的信號將不導通，只有為“0”時A/B端才被啟用，該腳也就是起到開關的作用.2 LED電子顯示屏的維修資料第10腳GND，電源地。第20腳VCC，電源正極。   74HC04的作用：6位反相器。第7腳GND，電源地。第14腳VCC，電源正極。信號由A端輸入Y端反相輸出，A1與Y1為一組，其它類推。例：A1=“1”則Y1=“0”、A1=“0”則Y1=“1”，其它組功能一樣。74HC138的作用：八位二進制譯十進制譯碼器。第8腳GND，電源地。第15腳VCC，電源正極第1~3腳A、B、C，二進制輸入腳。第4~6腳片選信號控制，只有在4、5腳為“0”6腳為“1”時，才會(huì )被選通，輸出受A、B、C信號控制。其它任何組合方式將不被選通，且Y0~Y7輸出全為“1”。通過控制選通腳來級聯，使之擴展到十六位。例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，則Y0為“0”Y1~Y7為“1”，詳情見真值表。

     74HC595的作用：LED驅動芯片，8位移位鎖存器。第8腳GND，電源地。第16腳VCC，電源正極第14腳DATA，串行數據輸入口，顯示數據由此進入，必須有時鐘信號的配合才能移入。第13腳EN，使能口，當該引腳上為“1”時QA~QH口全部為“1”，為“0”時QA~QH的輸出由輸入的數據控制。第12腳STB，鎖存口，當輸入的數據在傳入寄存器后，只有供給一個鎖存信號才能將移入的數據送QA~QH口輸出。第11腳CLK，時鐘口，每一個時鐘信號將移入一位數據到寄存器。第10腳SCLR，復位口，只要有復位信號，寄存器內移入的數據將清空，顯示屏不用該腳，一般接VCC。第9腳DOUT，串行數據輸出端，將數據傳到下一個。第15、1~7腳，并行輸出口也就是驅動輸出口，驅動LED。
     4953的作用：行驅動管，功率管。其內部是兩個CMOS管，1、3腳VCC，2、4腳控制腳，2腳控制7、8腳的輸出，4腳控制5、6腳的輸出，只有當2、4腳為“0”時，7、8、5、6才會(huì )輸出，否則輸出為高阻狀態.TB62726的作用：LED驅動芯片，16位移位鎖存器。第1腳GND，電源地。第24腳VCC，電源正極第2腳DATA，串行數據輸入第3腳CLK，時鐘輸入第4腳STB，鎖存輸入第23腳輸出電流調整端，接電阻調整第22腳DOUT，串行數據輸出第21腳EN，使能輸入其它功能與74HC595相似，只是TB62726是16位移位鎖存器，并帶輸出電流調整功能，但在并行輸出口上不會(huì )出現高電平，只有高阻狀態和低電平狀態。74HC595并行輸出口有高電平和低電平輸出。TB62726與5026的引腳功能一樣，結構相似。
      LED顯示屏常見信號的了解CLK時鐘信號：提供給移位寄存器的移位脈沖，每一個脈沖將引起數據移入或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據，數據信號的頻率必須是時鐘信號的頻率的1/2倍。在任何情況下，當時鐘信號有異常時，會(huì )使整板顯示雜亂無章。STB鎖存信號：將移位寄存器內的數據送到鎖存器，并將其數據內容通過驅動電路點亮LED顯示出來。但由于驅動電路受EN使能信號控制，其點亮的前提必須是使能為開啟狀態。鎖存信號也須要與時鐘信號協調才能顯示出完整的圖象。在任何情況下，當鎖存信號有異常時，會(huì )使整板顯示雜亂無章。
      EN使能信號：整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。當使能信號出現異常時，整屏將會(huì )出現不亮、暗亮或拖尾等現象。數據信號：提供顯示圖象所需要的數據。必須與時鐘信號協調才能將數據傳送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來，若某數據信號短路到正極或負極時，則對應的該顏色將會(huì )出現全亮或不亮，當數據信號被懸空時對應的顏色顯示情況不定。ABCD行信號：只有在動態掃描顯示時才存在，ABCD其實是二進制數，A是最低位，如果用二進制表示ABCD信號控制最大范圍是16行（1111），1/4掃描中只要AB信號就可以了，因為AB信號的表示范圍是4行（11）。當行控制信號出現異常時，將會(huì )出現顯示錯位、高亮或圖像重疊等現象。

================================================================================================================

以上是我們沐靈科技專業師傅總給大家的觀點，僅代表個人。本文源自http://www.ntLedggc.com
